請問怎么檢測鋰電池保護板?
瀏覽: 發布日期:2024-05-09

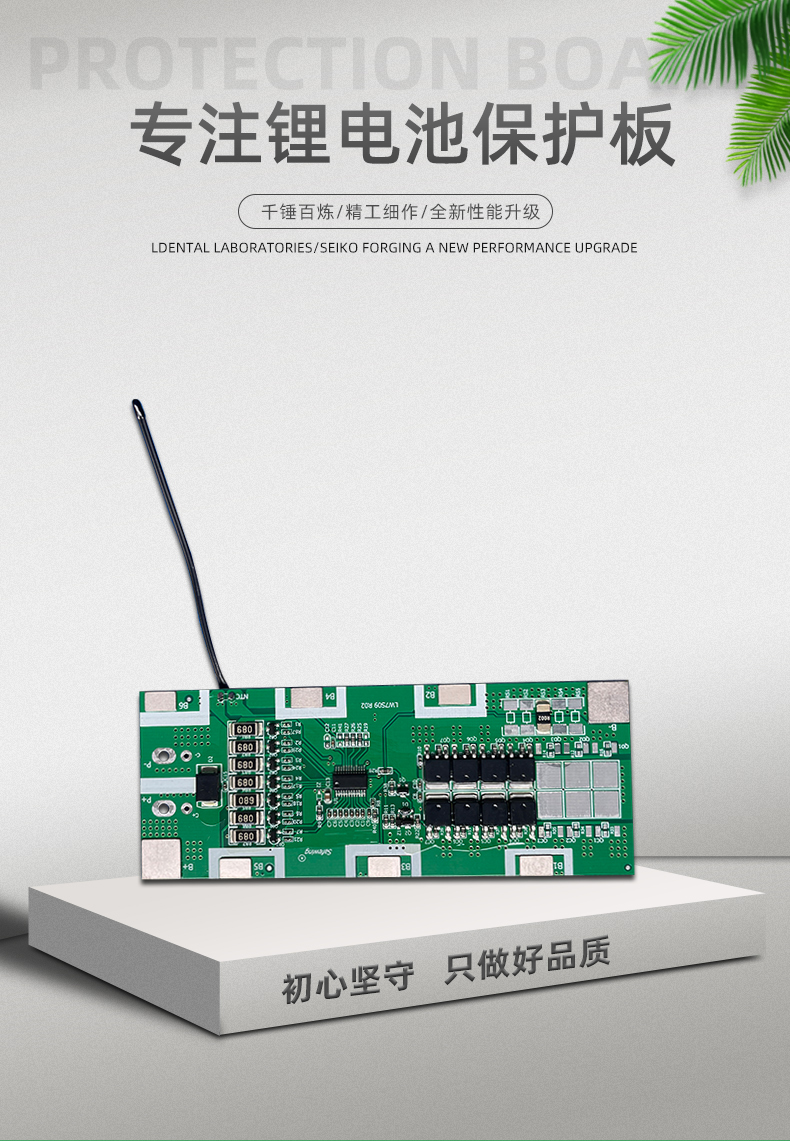

鋰電池保護板是對串聯鋰電池組的充放電保護;在充滿電時能保證各單體電池之間的電壓差異小于設定值(一般±20mV),實現電池組各單體電池的均充,有效地改善了串聯充電方式下的充電效果;同時檢測電池組中各個單體電池的過壓、欠壓、過流、短路、過溫狀態,保護并延長電池使用壽命;欠壓保護使每一單節電池在放電使用時避免電池因過放電而損壞。鋰電池保護板工作原理圖如下:
鋰電池保護板常見異常現象1:不解碼2:無電壓3:無內阻4:無電阻5:電壓低6:內阻大7:過流大8:不充電
鋰電池保護板的檢測方法
一:檢測電路鋰電池保護板對鋰電池進行過充、過放、過流(充電過流、放電過流和短路)保護,有些保護板上設計有熱敏電阻,用于對電池進行過熱保護,但過熱保護通常是由外電路完成的,并不由保護板實現。保護板上的熱敏電阻僅僅是給外電路提供一個溫度傳感器。如果保護板不良,電池就很容易損壞。
二:通過萬用表確定電池排線接線正確1、通過用萬用表黑色表筆壓住B-線端子 和 萬用表紅色表筆壓信B1線端子,得到第1串電池電壓是3.584V。2、通過用萬用表黑色表筆壓住B1線端子 和 萬用表紅色表筆壓信B2線端子,得到第2串電池電壓是3.584V。3、通過此方法測量,得出:第1串電池電壓:3.584V第2串電池電壓:3.584V第3串電池電壓:3.585V第4串電池電壓:3.585V第5串電池電壓:3.583V第6串電池電壓:3.583V第7串電池電壓:3.584V此7串電壓都是3.58V,排線接線正確,而且電池電壓相差低于0.002V,電池一致性好。PS:電池每串電壓應是:三元鋰電壓在3.0-4.2V;磷酸鐵鋰電壓2.0-3.6V左右;鈦酸鋰在1.5-2.75V左右。如果有任何一串電壓相差超過2V,則表明排線接錯,需要重新接線。
三:確保采樣線(排線)接法正確以7串電池8pin線做個示例B-線接電池總負極B1線接第1串電池正極B2線接第2串電池正極B3線接第3串電池正極B4線接第4串電池正極B5線接第5串電池正極B6線接第6串電池正極B7線接第7串電池正極PS:7串電池第7串的電池正極也是總正極,同理可類推到任何串電池組上。
四:測量電壓正常后,將排線插上保護板,測量保護板B-和P-之間的電阻,電阻是0,則說明他們之前暢通無阻,保護板是好的。
五:或者可通過接上B-線,測量B-和電池總正極的電壓和P-和電池總正極的電壓。電壓一致,說明保護板正常(保護板相當于開關,開關已經打開,電流可安全通過)示例測試得:B-到電池總正極電壓是25.11VP-到電池總正極電壓是25.11V。兩個電壓一致 表示保護板正常。如果P-通過大電流放電,會有輕微壓降,保護板發熱(50度左右),屬于正常現象。
鋰電池保護板注意事項
1:測量每串電壓時表筆放正確,碰到一起會短路冒煙
2:接保護板時,一定要先接好排線再插好保護板,插好好保護板接可能導致燒壞保護板
